GXA9555
1 基本性能
- 直接替代 xCA9555
- 电源电压：1.6V ~ 5.5V
- 工作温度：-55℃ ~ +125℃
- 待机电流：0.5μA
- 可直接驱动 LED
- 开漏输出的中断引脚
2 应用场景
- 服务器
- 通信机柜
- 工业自动化设备
- 处理器 GPIO 数量受限的产品

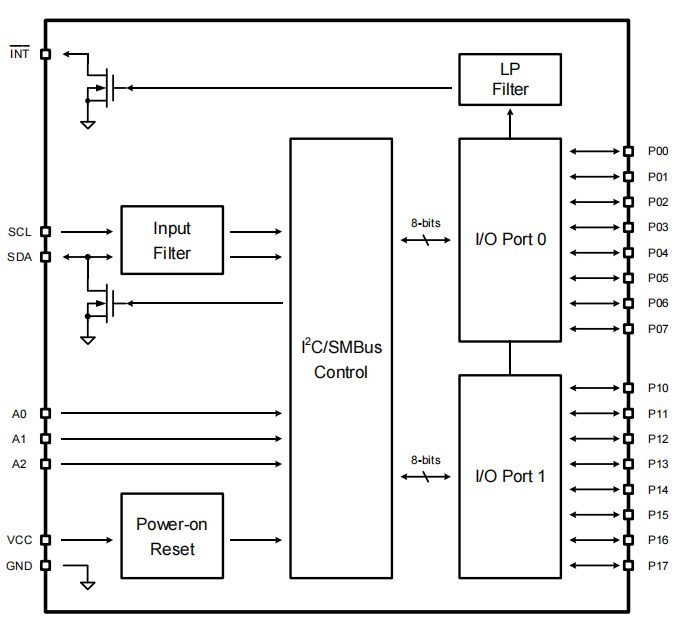

3 芯片概述
GXA9555 主要用于扩展通用输入输出端口（GPIO）。端口数据通过标准两线 I²C 协议传输，最高可支持 1MHz 通信速率（开启高速模式后最高可支持 2MHz）。
GXA9555 具有 16 位推挽型 GPIO 端口，均可以直接驱动 LED 元件。GPIO 端口的每一位都可以单独配置为输入或输出模式，其中上电默认为输入模式。
GXA9555 的每个端口均内置有 100kΩ 弱上拉电阻，从而为每个 GPIO 端口赋予默认高电平。

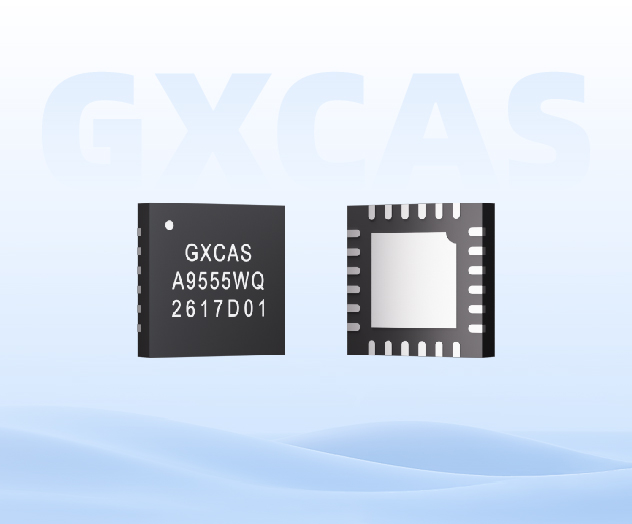

芯片封装信息
| 产品编号 | 封装信息 | 芯片封装面积 |
|---|---|---|
| GXA9555U | TSSOP (24) | 7.80 mm × 4.40 mm |
| GXA9555WQ | WQFN (24) | 4.00 mm × 4.00 mm |
资料下载
产品参数
| 主要功能 | I2C GPIO扩展 | 通讯方式 | I2C |
|---|---|---|---|
| 工作电压 | 1.6V-5.5V | 工作温度 | -55℃~+125℃ |
| GPIO数量 | 16 | 最大通信速率 | 2MHz |
| 待机电流 | 0.5μA | 封装形式 | TSSOP24,WQFN24 |
| 其他功能 | 内置弱上拉电阻 |
