GXTR3012

基本性能
• 测温范围：-55℃ ~ +150℃
• 典型精度：±0.5℃（本地/远程通道）
• 测温分辨率：0.0625℃、12bits
• 单通道转换时间：16ms
• 数字输出：兼容SMBus、I2C接口
• 电源电压：2.7V ~ 5.5V
• 低静态电流（3.3V、27℃）
 平均电流：16μA（0.0625Hz）/45μA（1Hz）/ 90μA（4Hz）
 本地通道：180μA
 远程通道：380μA
 关断模式：0.4μA
• 远程测温：具有串联电阻消除、η因子校正、 β值检测及补偿、数字滤波、开路检测等功能

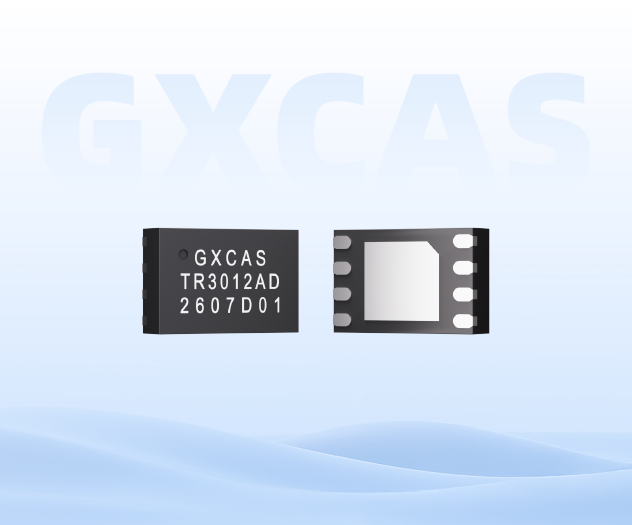

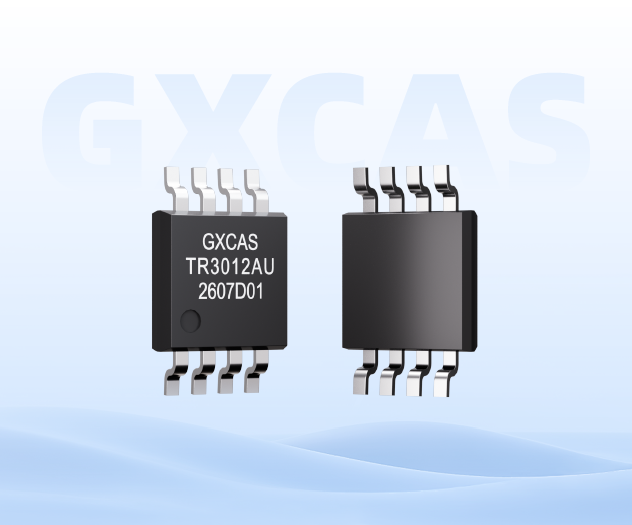

封装信息：

2 应用场景
• MCU、GPU、FPGA、DSP 及CPU温度监测医疗设备
• 服务器、电脑、交换机
• 高集成度医疗系统
• 精密仪器和测试设备

3 芯片概述
GXTR3012 是一款兼容 SMBus 及 I2C 接口的高精度、低功耗数字温度传感器。除芯片所在的本地温度外，可同时监测 1 个远程测温探头所在区域的远程温度。GXTR3012 具有串联电阻消除、可编程 η 因子校正、β值检测及自动补偿和可编程温度门限等功能，提供了一种高精度、低功耗的可靠温度监测解决方案。
GXTR3012 尤其适用于利用集成在先进工艺制程下的服务器、处理器中的远程三极管（NPN / PNP Type）进行测温。GXTR3012 支持对 0.09＜β＜21.36、三极管形式连接的 PNP 进行自动补偿，以达到高精度测温。 GXTR3012 本地通道和远程通道的测温精度典型值均为 ±0.5℃，并均提供 0.0625℃的测温分辨率和 -55℃ ~ +150℃的测温范围。GXTR3012 的电源电压范围为 2.7V ~ 5.5V，并提供 3.0mm×3.0mm 的 8 Pin MSOP 和 2.0mm×3.0mm 的 8 Pin DFN 封装，以便集成到各种系统中。

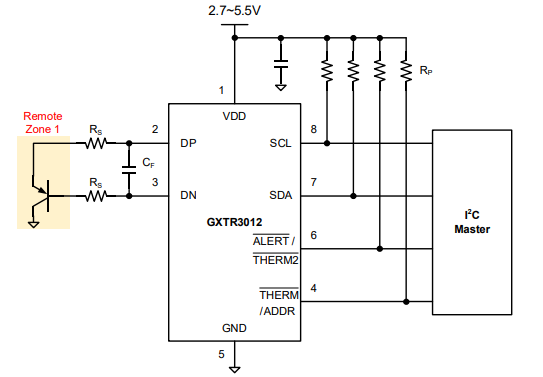

图 1 GXTR3012 典型连接示意图
