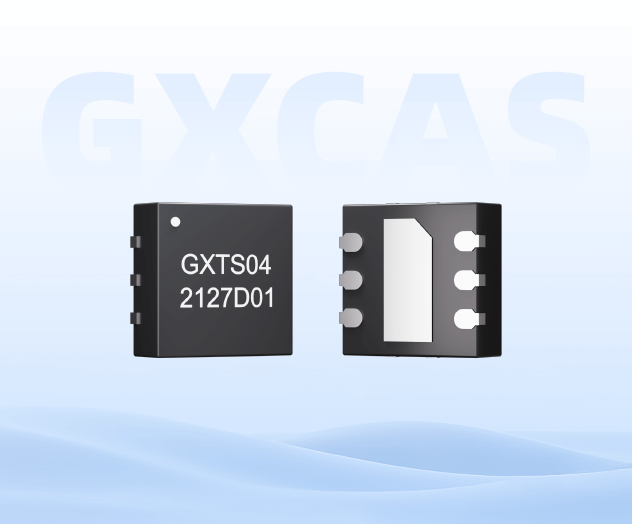

GXTS04

1 基本性能
• –40℃ ~ +125℃内的温度精度：≤0.5℃

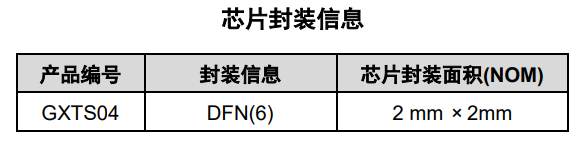

• 封装：DFN6 (2mm × 2 mm)
• 电源电压：1.6 V ~ 5.5 V
• 低功耗 正常工作：≤1μA（1Hz） 关断模式：≤100nA
• 分辨率：16 Bits
• 温度转换时间1.5ms
• 数字输出： I²C接口

2 应用场景
• 人体皮肤测温
• 电源温度监控
• 电脑外部设备热保护
• 笔记本电脑
• 电池管理
• 办公机器
• 恒温控制
• 机电设备温度
• 一般温度测量：
– 工业控制
– 测验设备
– 医疗仪器
• 便携式、电池供电应用

3 芯片概述
GXTS04是一款高精度、低功耗、可替代NTC / PTC热敏电阻的数字温度传感器。集成在芯片内部的16位ADC分辨率低至0.00267℃。GXTS04在全温范围内可提供≤0.5℃的温度精度，并具有良好的温度线性度。在30-42度人体测温范围精度可到±0.1℃。 GXTS04采用2mm×2mm的DFN封装，采用标准I²C接口。GXTS04的额定工作电压范围为1.6V~5.5V，平均功耗低至1uA（测温频率1Hz时）。
