GXTR302

1 基本性能

• 远程双通道二极管测温的温度传感器
• 测温范围：-55℃ ~ +150℃
• 测温精度（-40℃ ~ +125℃）： 本地通道：±0.5℃ 远程通道：±1℃

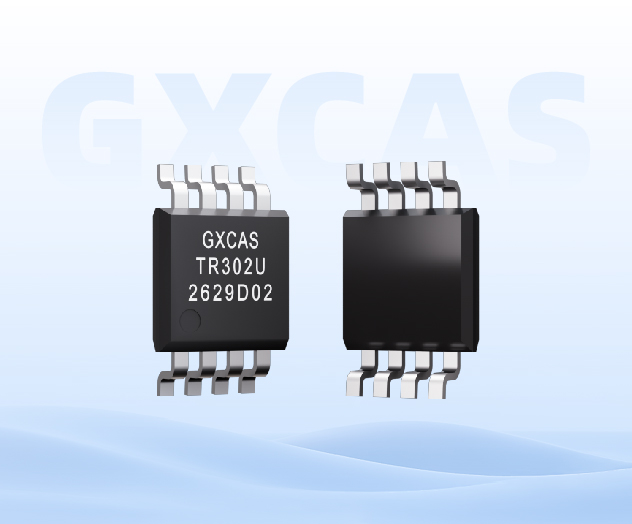

• 封装形式：MSOP8
• 电源电压：2.7V ~ 5.5V
• I²C 通信电压：1.6V ~ 5.5V
• 低静态电流（@3.3V、27℃）： 本地通道：180μA 远程通道：360μA 关断模式：1.2μA
• 分辨率：16bits、0.0078125℃
• 数字输出：兼容 SMBus、I²C 接口
• 支持寄存器块读取
• 远程二极管：具有串联电阻消除、η 因子校正、温度失调校正、开路检测等功能

2 应用场景

• 服务器和电脑
• 交换机
• 安全数据中心
• 高集成度医疗系统
• 精密仪器和测试设备
• LED 照明热管理
• MCU、GPU、FPGA、DSP 及 CPU 温度监测

3 芯片概述

GXTR302 是一款兼容 SMBus 及 I²C 接口的高精度、低功耗数字温度传感器。除芯片所在的本地温度外，最多可同时监测两个远程二极管所在区域的远程温度。GXTR302 的典型应用场景是对 MCU、GPU 和 FPGA 等复杂系统进行实时温度监测。GXTR302 具有串联电阻消除、可编程 η 因子校正、可编程温度失调校正和可编程温度门限等功能，提供了一种高精度、低功耗的可靠温度监测解决方案。

GXTR302 的本地通道和 2 个远程通道均可独立编程控制。当被测位置的温度超过相应温度门限时即可触发报警。GXTR302 的每个通道均具有可编程温度门限迟滞设置，避免被测温度位于温度门限附近导致反复报警。

GXTR302 本地通道和远程通道的测温精度典型值分别为 ±0.5℃和 ±1℃，并均提供 0.0078125℃的测温分辨率和 - 55 ~ +150℃的测温范围。GXTR302 的电源电压范围为 2.7~5.5V，并提供 3mm×3mm 的 8 Pin MSOP 封装，以便集成到各种系统中。

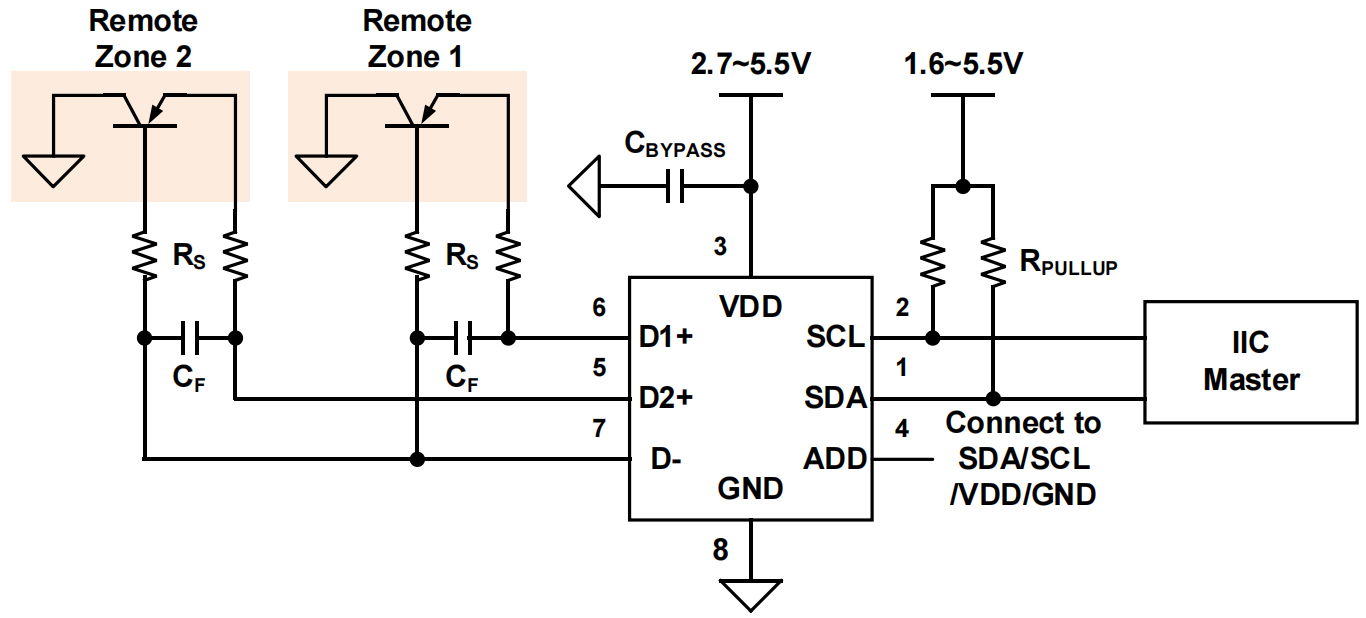

图 1 GXTR302 典型连接示意图
