GXTR3124

1 基本性能

• 多通道测温：1 本地通道 & 2 远程通道
• 测温范围：-55℃ ~ +150℃（本地 & 远程通道）
• 测温精度： 本地通道：±0.5℃（-40℃ ~ +125℃） 远程通道：±1℃（-40℃ ~ +125℃）

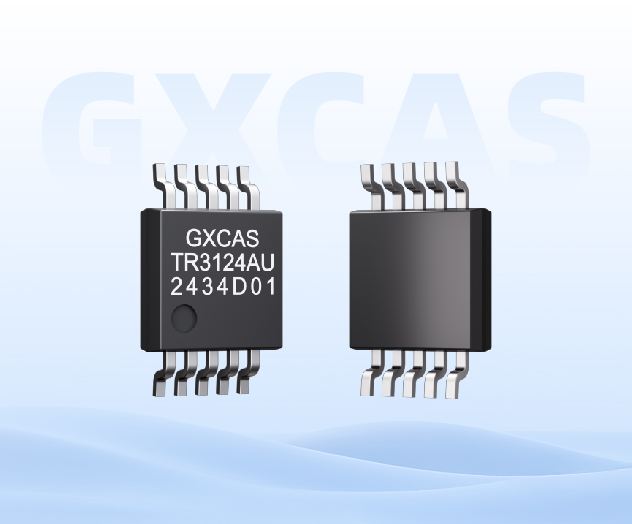

• 封装形式：10-Pin MSOP
• 封装尺寸：3.00 mm × 3.00 mm
• 电源电压：2.7V ~ 5.5V
• 低静态电流（@3.3V、27℃） 本地通道：230μA 远程模式：630μA 关断模式：2μA
• 分辨率：16bits、0.00390625℃
• 数字输出：兼容 SMBus、I²C 接口
• 远程二极管：具有串联电阻消除、η 因子校正、β 值检测及自动补偿、开路检测等功能

2 应用场景

• 服务器、处理器、FPGA
• 台式及笔记本电脑
• 存储区域网络（SAN）
• 一般温度测量：
  • 工业控制
  • 测验设备
  • 医疗仪器

3 芯片概述

GXTR3124 是一款兼容 SMBus 及 I²C 接口的高精度、低功耗数字温度传感器。除芯片所在的本地温度外，最多可同时监测 2 个远程测温探头所在区域的远程温度。

GXTR3124 具有串联电阻消除、可编程 η 因子校正、β 值检测及自动补偿和可编程温度门限等功能，提供了一种高精度、低功耗的可靠温度监测解决方案。

GXTR3124 尤其适用于利用集成在先进工艺制程下的服务器、处理器中的远程三极管（NPN / PNP Type）进行测温。GXTR3124 支持对 0.09＜β＜21.36、三极管形式连接的 PNP 进行补偿，以达到高精度测温。

GXTR3124 的本地通道和远程通道的测温精度典型值分别为 ±0.5℃和 ±1℃，并均提供 0.00390625℃的测温分辨率和 - 55~+150℃的测温范围。GXTR3124 的电源电压范围为 2.7~5.5V，并提供 3mm×3mm 的 10 Pin MSOP 封装，以便集成到各种系统中。

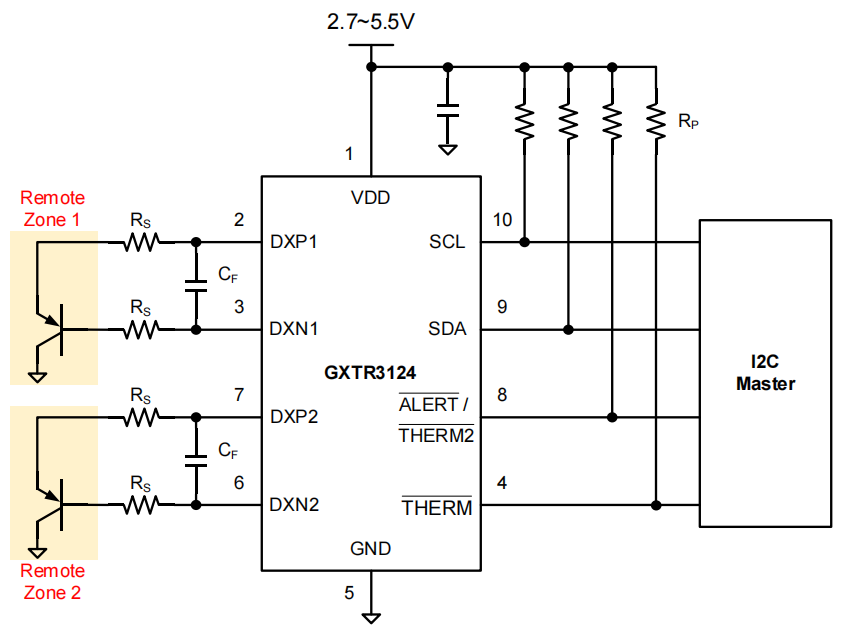

图 1 GXTR3124 典型应用简图
